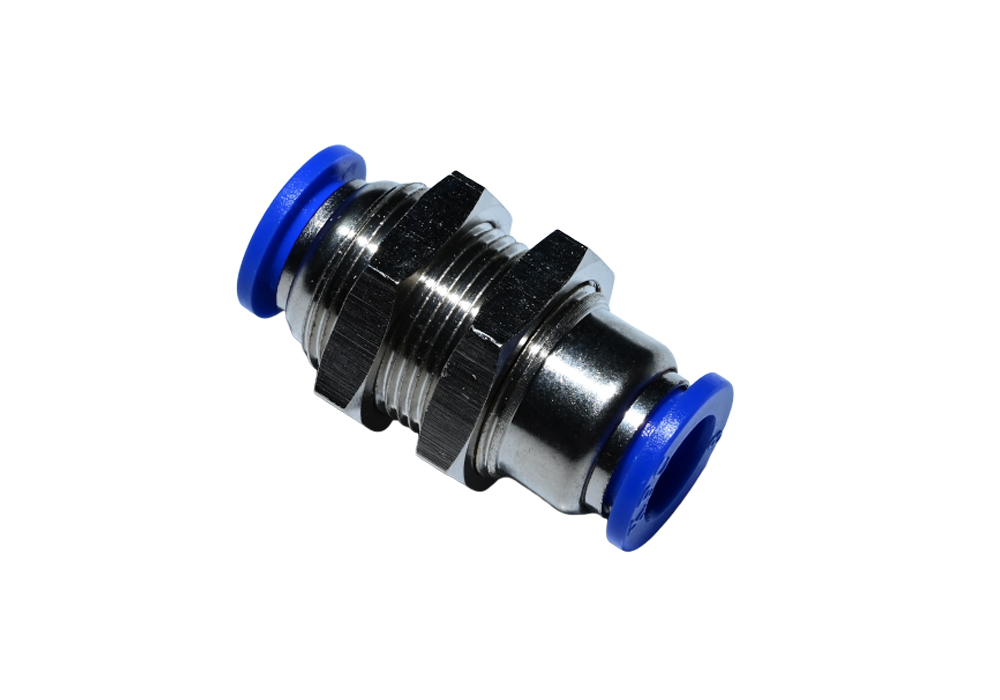

PMM
Applications and Features
- Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.
- Tube를 Sleeve에 밀어 넣음으로 쉽게 연결이 되며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것으로 탈착이 됩니다.
- Tube의 접속과 분리의 공구는 일체 필요치 않습니다.
- Tube를 Sleeve에 밀어 넣음으로 쉽게 연결이 되며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것으로 탈착이 됩니다.
- Tube의 접속과 분리의 공구는 일체 필요치 않습니다.
| PMM | 08 | 1/8 |
| 모델타입 | 호스규격(φD) | 나사크기 |
TUBE OUTRTER DIA
| Meter Size | Inch Size | |||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 16 | 5/32 | 1/14 | 5/16 | 3/8 | 1/2 | 5/8 |
| Tube outer diametermm | φ4 | φ6 | φ8 | φ10 | φ12 | φ16 | φ5/32 | φ1/14 | φ5/16 | φ3/8 | φ1/2 | φ5/8 |
Thread Type And Size
| Metric Size | ||
| Code | M5 | M6 |
| Tube outer diametermm | M5*0.8 | M6*1 |
| Taper Pipe Thread55º | ||||
| Code | 01 | 02 | 03 | 04 |
| Tube outer diametermm | R 1/8 | R 1/4 | R 3/8 | R 1/2 |
| G-Thread55º | ||||
| Code | G01 | G02 | G03 | G04 |
| Tube outer diametermm | G 1/8 | G 1/4 | G 3/8 | G 1/2 |
| American Standard taper pipe thread(NPT) | |||||
| Code | U10 | N01 | N02 | N03 | N04 |
| Tube outer diametermm | 10-32UNF | NPT 1/8 | NPT 1/4 | NPT 3/8 | NPT 1/2 |
PMM 제품코드
| Tube(Metric) | Tube(Inch) |
|
PMM 04 |
PMM 5/32 |
| PMM 06 | PMM 1/4 |
| PMM 08 | PMM 5/16 |
|
PMM 10 |
PMM 3/8 |
| PMM 12 | PMM 1/2 |
