PRODUCT > 원터치휘팅

제품소개

원터치휘팅

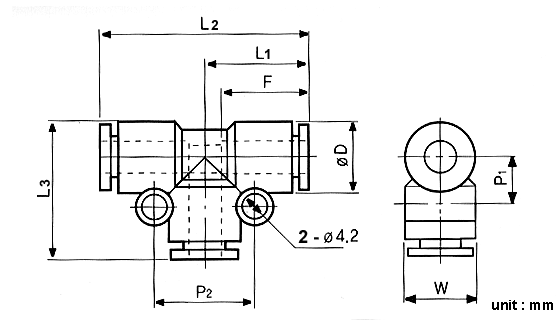

제목 PUG
"

     사용유체

  AIR (압축공기에만 사용)

     사용압력

  0 ~ 150 PSI

  0~9.9Kg F/cm (0~990K Pa)

     부 압

  -29.5 in Hg

  -750mm Hg (10Torr)

     사용온도범위

  32 ~140℉

  0 ~60℃
ONE-TOUCH FITTING
- Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.

튜브의 착탈
- Tube를 끝 부위가 닿도록 꽂음으로써 확실한 접속이 이루어지며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다. Tube의 접속과 분리의 공구는 일체 필요치 않습니다.

     PRESSURE RESISTANCE

  10.5Kg f/㎠(1050Kpa)

     MAX.WORKING PRESSURE

  7Kg f/㎠(700Kpa)

     MIN. WORKING PRESSURE

  1Kg f/㎠(100Kpa)

ADJUSTED TEMP & FLUID TEMP

  5~60℃

PUG

08

06

모델타입

호스규격(φD)

호스규격(φD)


PUG제품코드

MODEL(φD-T)

Tube(Metric)-R Thread(PT)

Tube(Inch)

PUG 0604

PUG 3/16-5/32

PUG 0804

PUG 1/4-5/32

PUG 0806

PUG 5/16-1/4

PUG 1006

PUG 3/8 -1/4

PUG 1008

PUG 3/8 -5/16

PUG 1208

PUG 1/2 -3/8

PUG 1210

PUG 1/2 -3/8

PUG 1612

PUG 1/2 -3/8
