PRODUCT > 원터치휘팅

제품소개

원터치휘팅

제목 PCF

     사용유체

  AIR (압축공기에만 사용)

     사용압력

  0 ~ 150 PSI

  0~9.9Kg F/cm (0~990K Pa)

     부 압

  -29.5 in Hg

  -750mm Hg (10Torr)

     사용온도범위

  32 ~140℉

  0 ~60℃
ONE-TOUCH FITTING
- Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.

튜브의 착탈
- Tube를 끝 부위가 닿도록 꽂음으로써 확실한 접속이 이루어지며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다. Tube의 접속과 분리의 공구는 일체 필요치 않습니다.

     PRESSURE RESISTANCE

  10.5Kg f/㎠(1050Kpa)

     MAX.WORKING PRESSURE

  7Kg f/㎠(700Kpa)

     MIN. WORKING PRESSURE

  1Kg f/㎠(100Kpa)

ADJUSTED TEMP & FLUID TEMP

  5~60℃

PCF

08

1/8

모델타입

호스규격(φD)

나사크기


TUBE OUTRTER DIA

Metric Size Inch Size
CODE 4 6 8 10 12 16 5/32 1/14 5/16 3/8 1/2
Tube outer diametermm φ4 φ6 φ8 φ10 φ12 φ16 φ5/32 φ1/14 φ5/16 φ3/8 φ1/2


Thread Type And Size

Metric Size
CODE M5 M6 M8 M10 M12
Tube outer diametermm M5*0.8 M6*1 M8*1 M10*1 M2*1.25


Taper Pipe Thread55
CODE 01 02 03 04
Tube outer diametermm R1/8 R1/4 R3/8 R1/2


PCF 제품코드

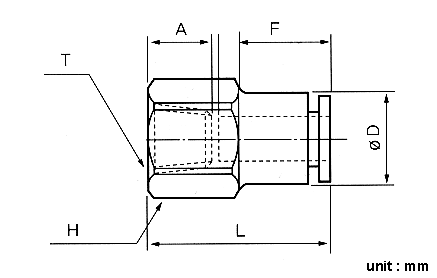

MODEL(φD-T)

Tube(Metric)-R Thread(PT)

Tube(Inch)-Thread(NPT)

PCF 04-M5

PCF 08-04

PCF 16-03

PCF 5/32-N01

PCF 3/8-N01


PCF 04-01

PCF 10-01

PCF 16-04

PCF 5/32-N02

PCF 3/8-N02


PCF 04-03

PCF 10-02


PCF 1/4-N01

PCF 3/8-N03


PCF 06-M6

PCF 10-03


PCF 1/4-N02

PCF 3/8-N04


PCF 06-01

PCF 10-04


PCF 1/4-N03

PCF 1/2-N02


PCF 06-02

PCF 12-02


PCF 5/16-N01

PCF 1/2-N03


PCF 06-03

PCF 12-03



PCF 5/16-N02



PCF 06-04

PCF 12-04



PCF 5/16-N03



PCF 08-01





PCF 5/16-N04





PCF 08-02











PCF 08-03
