PRODUCT > 원터치휘팅

제품소개

원터치휘팅

제목 PL

     사용유체

  AIR (압축공기에만 사용)

     사용압력

  0 ~ 150 PSI

  0~9.9Kg F/cm (0~990K Pa)

     부 압

  -29.5 in Hg

  -750mm Hg (10Torr)

     사용온도범위

  32 ~140℉

  0 ~60℃
ONE-TOUCH FITTING
- Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.

튜브의 착탈
- Tube를 끝 부위가 닿도록 꽂음으로써 확실한 접속이 이루어지며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다. Tube의 접속과 분리의 공구는 일체 필요치 않습니다.

     PRESSURE RESISTANCE

  10.5Kg f/㎠(1050Kpa)

     MAX.WORKING PRESSURE

  7Kg f/㎠(700Kpa)

     MIN. WORKING PRESSURE

  1Kg f/㎠(100Kpa)

ADJUSTED TEMP & FLUID TEMP

  5~60℃

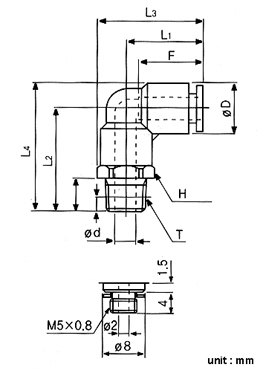

PL

08

1/8

모델타입

호스규격(φD)

나사크기


TUBE OUTRTER DIA

Metric Size Inch Size
CODE 4 6 8 10 12 16 5/32 1/14 5/16 3/8 1/2
Tube outer diametermm φ4 φ6 φ8 φ10 φ12 φ16 φ5/32 φ1/14 φ5/16 φ3/8 φ1/2


Thread Type And Size

Metric Size
CODE M5 M6 M8 M10 M12
Tube outer diametermm M5*0.8 M6*1 M8*1 M10*1 M2*1.25


Taper Pipe Thread55
CODE 01 02 03 04
Tube outer diametermm R1/8 R1/4 R3/8 R1/2


PL 제품코드

MODEL(φD-T)

Tube(Metric)-R Thread(PT)

Tube(Inch)-Thread(NPT)

PL 04-M5

PL 08-1/8

PL 12-1/8

PL 5/32-U

PL 1/4-U

PL 3/8-N1

PL 04-M6

PL 08-1/4

PL 12-1/4

PL 5/32-N1

PL 1/4-N1

PL 3/8-N2

PL 04-1/8

PL 08-3/8

PL 12-3/8

PL 5/32-N2

PL 1/4-N2

PL 3/8-N3

PL 04-1/4

PL 08-1/2

PL 12-1/2

PL 5/32-N3

PL 1/4-N3

PL 3/8-N4

PL 04-3/8

PL 10-1/8

PL 16-3/8

PL 3/16-U

PL 1/4-N4

PL 1/2-N1

PL 06-M5

PL 10-1/4

PL 16-1/2

PL 3/16-N1

PL 5/16-N1

PL 1/2-N2

PL 06-M6

PL 10-3/8



PL 3/16-N2

PL 5/16-N2

PL 1/2-N3

PL 06-1/8

PL 10-1/2



PL 3/16-N3

PL 5/16-N3

PL 1/2-N4

PL 06-1/4







 PL 5/16-N4



PL 06-3/8











PL 06-1/2
