PRODUCT > 원터치휘팅

제품소개

원터치휘팅

제목 PMF

사용유체

 AIR (압축공기에만 사용)

사용압력

  0 ~ 150 PSI

  0~9.9Kg F/cm (0~990K Pa)

부 압

  -29.5 in Hg

  -750mm Hg (10Torr)

사용온도범위

  32 ~140℉

  0 ~60℃
ONE-TOUCH FITTING
- Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.

튜브의 착탈
- Tube를 끝 부위가 닿도록 꽂음으로써 확실한 접속이 이루어지며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다.
 Tube의 접속과 분리의 공구는 일체 필요치 않습니다.

     PRESSURE RESISTANCE

  10.5Kg f/㎠(1050Kpa)

     MAX.WORKING PRESSURE

  7Kg f/㎠(700Kpa)

     MIN. WORKING PRESSURE

  1Kg f/㎠(100Kpa)

ADJUSTED TEMP & FLUID TEMP

  5~60℃

PMF

08

1/8

모델타입

호스규격(φD)

나사크기


TUBE OUTRTER DIA

Metric Size Inch Size
CODE 4 6 8 10 12 16 5/32 1/14 5/16 3/8 1/2
Tube outer diametermm φ4 φ6 φ8 φ10 φ12 φ16 φ5/32 φ1/14 φ5/16 φ3/8 φ1/2


Thread Type And Size

Metric Size
CODE M5 M6 M8 M10 M12
Tube outer diametermm M5*0.8 M6*1 M8*1 M10*1 M2*1.25


Taper Pipe Thread55
CODE 01 02 03 04
Tube outer diametermm R1/8 R1/4 R3/8 R1/2


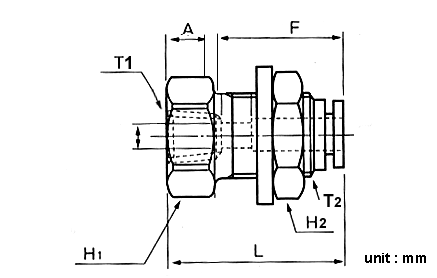

PMF 제품코드

MODEL(φD-T)

Tube(Metric)-R Thread(PT)

Tube(Inch)-Thread(NPT)

PMF 04-01

PMF 08-04

PMF 5/32-N01

PMF 1/2 -N03

PMF 04-02

PMF 10-01

PMF 1/4-N01

PMF 1/2-N04

PMF 04-03

PMF 10-02

PMF 1/4-N02



PMF 06-01

PMF 10-03

PMF 5/16-N01



PMF 06-02

PMF 10-04

PMF 5/16-N02



PMF 06-03

PMF 12-02

PMF 5/16-N03



PMF 08-01

PMF 12-03

PMF 3/8-N02



PMF 08-02

PMF 12-04

PMF 3/8-N03



PMF 08-03



PMF 1/2-N02
